Photonics Research 2022年第7期Spotlight on Optics：
化學反應、等離子體形成和激光誘導損傷等發生在不同時間尺度的各種快速瞬態事件（例如等離子體輔助反應），在實際放電時需要超高的成像速度，以便捕捉其變化過程（太赫茲級），但等離子體脈沖后的化學反應所產生的沖擊波移動速率卻相對較慢。
目前，快照成像主要有兩種技術：一種是用超快激光技術在極其有限的時間內實現太赫茲（THz）范圍成像，另一種是在千赫茲（kHz）與兆赫茲（MHz）范圍內連續成像。若對持續時間長、快速變化的瞬態過程進行高速成像，則需要更高的重復率。
現有的kHz到MHz高速成像可滿足上述要求，然而該技術難以對發生在亞微秒時間尺度上的動態變化進行有效監測。近期，瑞典隆德大學（Lund University, Sweden）發明了一種超快成像技術可在5 THz頻率下工作，實現在600飛秒（0.00000000000600秒）內的快速成像。
為解決上述問題，隆德大學Elias Kristensson團隊基于激光的超快成像技術與常規高速cMOS相機相結合，實現了在相同時間尺度上產生時間分辨率、高空間分辨率的圖像，研究中首次通過提取整個實驗過程中高度混亂的噴射加速度矢量場，驗證了這種組合在快速成像中的效率。相關研究成果發表于Photonics Research 2022年第7期。
該研究采用多次曝光頻率識別算法（FRAME）技術，通過在脈沖序列中唯一標記單個脈沖，并在一次曝光中收集單個相機傳感器上的所有疊加信息，在后處理步驟中識別標簽來提取單個脈沖信息。該實驗驗證了在THz頻率下行進的光脈沖的快速成像性能。在這項研究中，三個高重復率納秒激光源分別在一個相機內單獨產生脈沖（圖a插圖）。每個光束在到達樣品前都要經過一組光學器件（光束校正/擴展光學器件、Ronchi光柵和成像光學器件），以實現對單個脈沖的強度調制，進而達到“標記”脈沖的目的。利用自制顯微鏡在Photron SA5相機上可對帶有便簽和事件信息的脈沖序列進行捕捉并成像。通過產生與相機同頻的脈沖激光，可獲得樣品的一系列空間調制圖像（圖b）；其中，單個圖像如紅框所示。設定光源間的脈沖間隔時間，利用鎖定算法在傅里葉域中提取圖像，可產生時域可分的三組圖像。

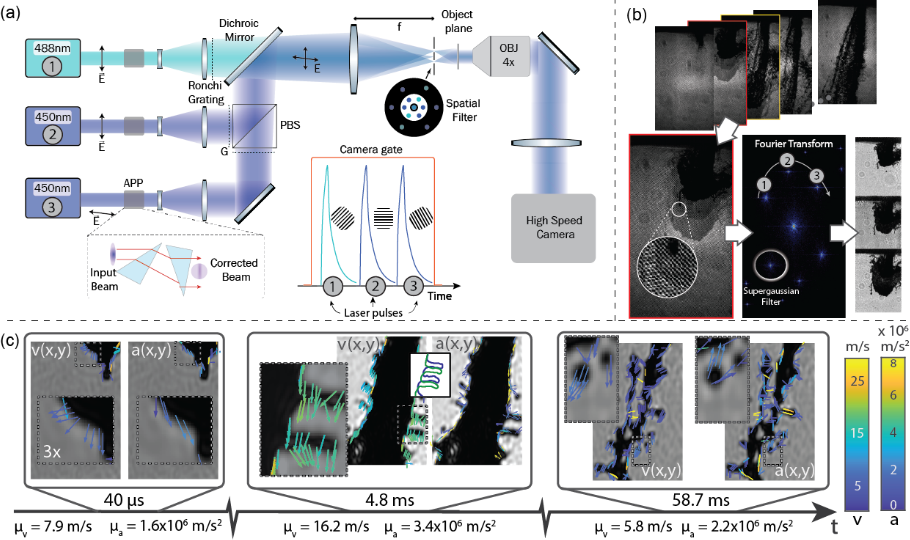

圖 以kHz到MHz的速率提取加速度數據：
（a）每次相機曝光，發射三個多路復用ns激光器；（b）通過鎖定放大提取三組圖像;(c)提取速度和加速度圖
由于獲得了圖像三元組，可對速度和加速度矢量場進行算法提取。文中進一步展示了圖像信息的提取能力，例如液體霧化時液滴受到的空氣阻力。圖展示了在注入過程中的三個不同時間提取的速度和加速度場的三個快照。
Elias kristensson教授表示：“雖然雙幀相機和脈沖激光器的發展使得測速成為可能，但加速度的測量一直局限于使用多相機光學配置。此外，技術差距限制了同時訪問慢速khz和快速mhz="" thz過程，從而制約了高效跟蹤各種快速瞬態事件。我們相信，高速攝影機與超快激光光源的新組合，將為深入了解自然界中的新事物提供更為便捷的探索工具。
